光伏施工工藝標準導則

光伏施工工藝標準導則：

1、微孔灌注樁鋼筋籠制作要求：材料規格尺寸符合圖紙要求；主筋、箍筋均勻分布，綁扎牢固。

2、模具要求：模具鋼絲綁扎牢固，不暴模；多次使用后缺陷模具及時淘汰使用。

3、振動棒要求：振動棒伸入樁基底部，振搗密實，不漏振。振動棒能滿足現場澆筑要求，發現現場無振動棒則勒令各施工單位停工。

4、預埋件放置：保證埋件水平度，與混凝土結合密實。

5、支架系統安裝：支架系統東西向整體平順無高差，角度一致；螺栓等配件使用正確，不混用亂用，螺栓緊固度滿足要求。

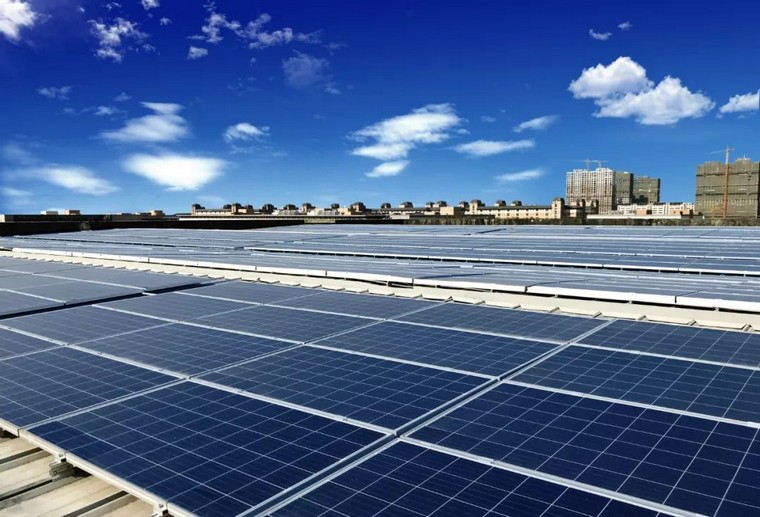

6、光伏組件安裝：光伏組件安裝總體為矩形，壓塊與光伏組件接觸充分，無錯縫現象。

7、防雷扁鋼安裝：水平主網與垂直接地體搭接符合要求；陣列間防雷扁鋼必須采用機械加工折彎，外露部分美觀，黃綠漆間隔均勻。

8、箱逆變基礎：基礎鋼筋規格尺寸符合設計要求；模板支模牢固，不塌模暴模，各預埋件預埋到位。

9、直流電纜溝、高壓電纜溝、防雷溝開挖：各溝開挖前材料轉運到位，認真審核開挖部位，盡量減少開挖。開挖深度按設計要求增深100~200mm，以防開挖后垮塌無法滿足設計要求。

10、直流電纜、高壓電纜敷設：電纜敷設前采用滾尺復核電纜長度，適當考慮電纜余量，根據各電纜長度裁剪電纜。各區域電纜規格不混用亂用。

11、光伏電纜敷設：光伏電纜敷設長度預留合理（從地下向上接入匯流箱中，光伏電纜在匯流箱線槽中盤一圈）。下線部位采用pe管下線，入地部位全部埋入電纜溝中，光伏線埋深不得小于600mm。

12、有機防火堵泥封堵要求：有機防火堵泥需烤軟封堵，防火堵泥封堵完成后需菱角分明。

13、設備吊裝：施工工序選擇合理，設備吊裝完成后設備平穩座正。

14、歐式端子壓接：光伏線采用專用剝線鉗剝離，歐式端子套線時不傷線芯，端子壓實牢固。

15、匯流箱接線：先將匯流箱中各熔斷器取出放置在匯流箱中再行接線。接線完成后需復核確認線是否接緊。

16、組串電壓、電阻檢測：采用萬用表檢測各組串電壓、電阻。萬用表指針對接逆變器接線端子，將匯流箱中各串正負極接通測量電壓、電阻。
